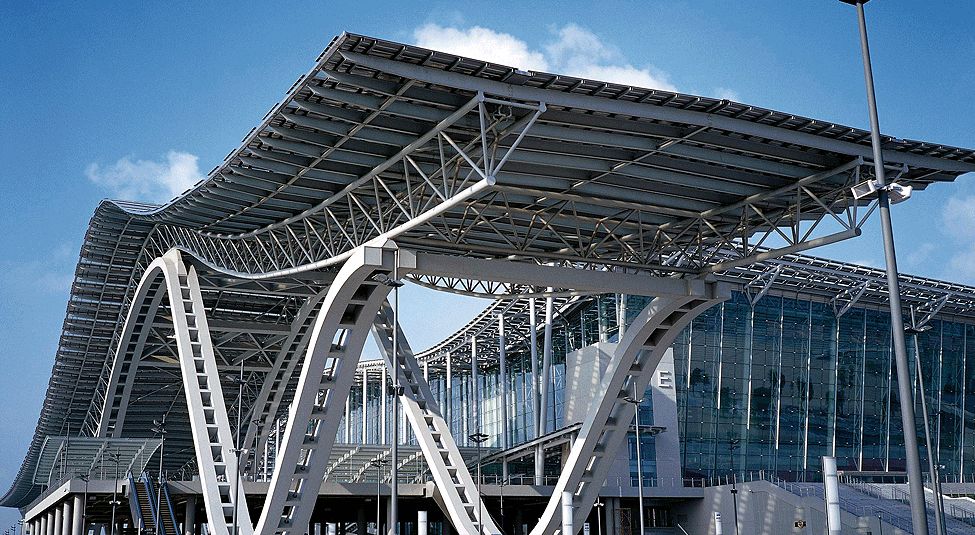

钢结构的构件是由型钢、钢板等通过连接构成的,各构件再通过安装连接架构成整个结构。因此,连接在钢结构中处于重要的枢纽地位。在进行连接的设计时,必须遵循安全可靠、传力明确、构造简单、制造方便和节约钢材的原则。现在钢结构常用的连接方法有高强螺栓连接、螺栓连接和轻钢结构用的紧固件连接等。
![](http://www.hanputool.com/wp-content/uploads/2023/11/2023111797.jpg)
紧固件连接:
在冷弯薄壁型钢结构中经常采用自攻螺钉、钢拉铆钉、射钉等机械式紧固件连接方式,主要用于压型钢板之间和压型钢板与冷弯型钢等支承构件之间的连接。
![](http://www.hanputool.com/wp-content/uploads/2023/11/2023111757.jpg)

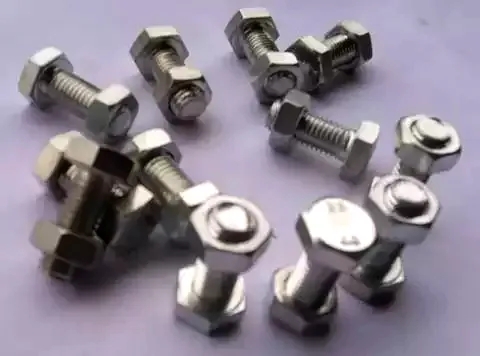

螺栓连接:
在受力方向螺栓的端距过小时,钢材有剪断或撕裂的可能(端距≥2d0).各排螺栓距和线距太小时,构件有沿折线或直线破坏的可能。对受压构件,当沿作用方向螺栓距过大时,被连板间易发生鼓曲和张口现象。
优点:装卸便利,设备简单
缺点:螺栓精度低时不宜受剪;螺栓精度高时加工和安装复杂,价格较高。
![](http://www.hanputool.com/wp-content/uploads/2023/11/2023111782.jpg)

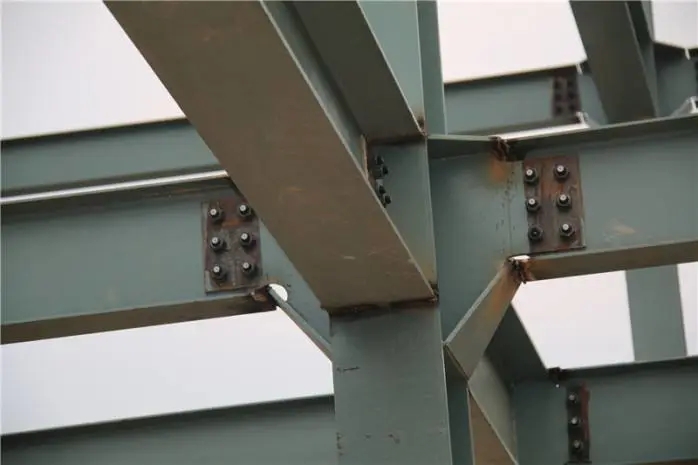

高强螺栓连接:
高强螺栓连接是目前钢结构连接常用的方法。
优点:?摩擦型剪切变形小,弹性性能好,特别适用于随动荷载的结构.承压型承载力高于摩擦型,连接紧凑。
缺点:?摩擦面处理,安装工艺略为复杂,造价略高;承压型连接的剪切变形大,不得用于承受动力荷载的结构中。
![](http://www.hanputool.com/wp-content/uploads/2023/11/202311176.jpg)

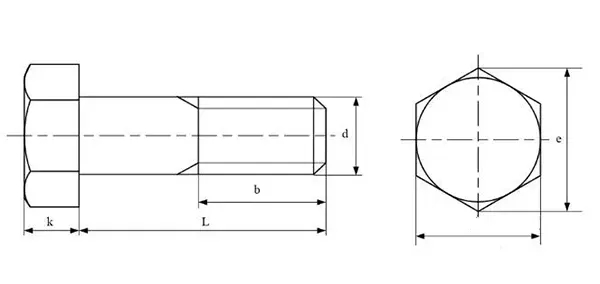

高强度螺栓连接的性能
性能和材料:
性能等级:高强度螺栓性能等级有8.8级和10.9级。材料:8.8级采用的钢材有40B钢、45号钢和35号钢,10.9级采用的钢材有20MnTiB钢和35VB钢。级别划分的小数点前数字是螺栓热处理后的最低抗拉强度,小数点后的数字是屈强比。如8.8级钢材的最低抗拉强度为fu=800N/mm2,fy/fu= 0.8;10.9级为fu=1000N/mm2,fy/fu= 0.9。采用的孔洞为Ⅱ类孔。
高强螺栓预拉力:
预拉力施加方法:扭矩法、转角法和扭剪法 .
转角法:通过工艺试验,确定满足预拉力要求所需角度,在实际工程中采用固定转角,不精确;
扭矩法:通过工艺试验,确定满足预拉力要求所需扭矩,制做特殊扳手,如定扭矩扳手等;
扭剪法:一种特制螺栓,必须用扭剪扳手,拧断为止——预拉力建立完成。比较准确,且施工简便
![](http://www.hanputool.com/wp-content/uploads/2023/11/2023111792.jpg)
![](http://www.hanputool.com/wp-content/uploads/2023/11/2023111760.jpg)
紧固高强螺栓的电动工具

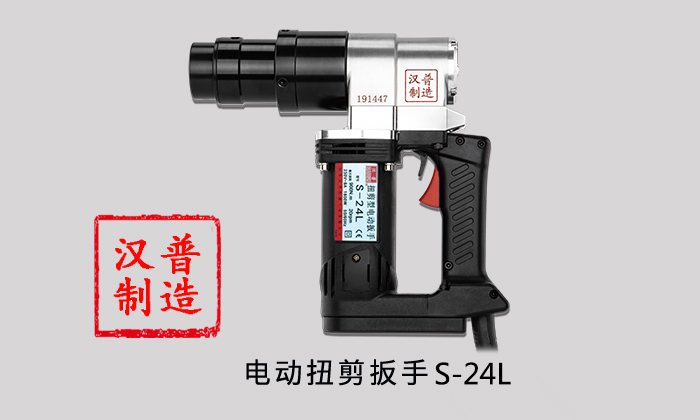

电动扭剪扳手:
用于紧固高强度扭剪螺栓,并且在紧固完成后将剪断的梅花头保留在套筒内部不掉落,随后扣动扳机将梅花头弹出。
![](http://www.hanputool.com/wp-content/uploads/2023/11/2023111794.jpg)
汉普电动扭剪扳手特点是:整机体积小、重量轻、动力强劲,操作方便,施工效率高。

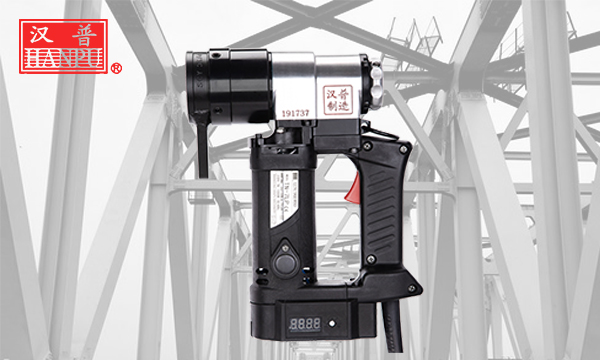

电动扭矩扳手:
电动扭矩扳手专用于紧固有扭力要求的六角螺栓,动力为220v或110v交流电源,带有扭矩控制器,在一定范围内输出扭矩可调。
![](http://www.hanputool.com/wp-content/uploads/2023/11/2023111779.jpg)
汉普电动扭矩扳手主要特点:
1、扭矩可调,工作时,需提前设定好扭矩值,当扳手达到设定的扭矩值时,扳手自动停止
2、数显控制器,控制精度高,重复精度可达±3%
3、机械转向器,可实现机械式正反转,实现紧螺丝和松螺丝
4、整机体积小,重量轻,操作方便
5、使用汉普独立研发的一体式反力臂套筒,能使输出扭矩更加准确。
