桥梁钢结构高强螺栓施拧过程控制

桥梁钢结构高强螺栓施拧采用电动扳手，对于电动扳手无法施拧的螺栓采用扭力扳手施拧，电动扳手和扭力扳手每班使用前必须经检测合格后方可使用，每班使用后要再次进行扳手标定。

1 构件检查

    钢结构杆件出厂前需要经过驻场监造、驻场监理和第三方检测单位分别检查合格，试拼装合格，每个螺栓孔通孔合格，摩擦面合格后方可装船运至桥梁现场，进行吊装架设，保证钢梁架设质量。

2 初拧

    如沪通长江大桥钢梁架设采用支架拼装和悬臂拼装2种方式。采用支架拼装时冲钉和高强螺栓数量不得小于孔眼总数的1／3，其中冲钉占2／3；悬臂拼

装时冲钉用量按受力计算，并不得少于孔眼总数的l／2，其余孔眼布置高强螺栓，冲钉和高强螺栓应均匀安装。

    初拧从节点中刚度大的部分向不受约束的边缘进行，对大节点则应从连接板中心呈螺旋状向四周逐个施拧。初拧扭矩取终拧扭矩值的50％ ，初拧结束后对每个螺栓用敲击法进行检查，用白色油漆做好初拧标记线[6] 。

3 终拧

    初拧结束经监理检查同意后，逐个终拧螺栓至终拧值，终拧扭矩值按下式计算。

T =K ·P ·d (1)

式中：为终拧扭矩值，N-m；K为高强螺栓连接副扭矩系数工地复验数据平均值；P 为高强螺栓的施工预拉力，kN，P，=1．05×设计预拉力P；d为高强螺栓公称直径，mm。高强螺栓拉力值见表4。

    温度和湿度对扭矩系数和高强螺栓施拧质量影响很大，雨天、大雾天气和夏季烈日下不得进行高强螺栓施拧。雨天过后，摩擦面和螺栓孔干燥后方可进行高强螺栓施拧[7] 。

5 高强螺栓终拧检查

    高强螺栓终拧扭矩检查应在终拧4 h后，24 h以内进行。高强螺栓在终拧结束后，对已施拧的高强螺栓用检查扳手，采用“松扣、回扣法”全部进行检查。

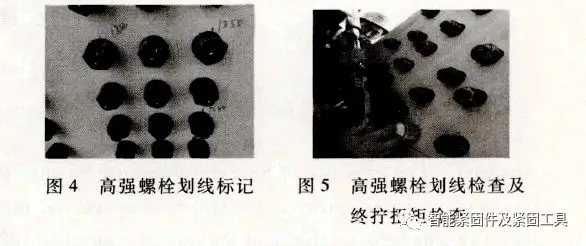

查看初拧后白色油漆标记线转动情况，判断是否存在漏拧、跟转现象。漏拧用检查扳手补拧到位；若发现垫片、螺栓上白线发生转动，应成套更换。终拧完成自检合格后，用红色油漆做好标记线，然后报监理检查；监理检查合格后，用黄色油漆做好标记，见图4和图5。做好检查记录，并及时涂填缝腻子防止雨水进入，并尽快涂装。

检查扭矩Tch 的计算公式 为

Tch= K·P·d               (2)

扭矩在0．9T ～1．05T 范围内为合格。施工单位自检全部检查，监理单位每个栓群或节点板见证检查10％ ，抽查见证中的1％ ，经过自检和监理单位检查，高强螺栓施拧全部合格(见表5)。
